此案例是使用手持式局放檢測儀、局放定位儀相互配合進行局放點查找定位的典型案例，在該案例中，首先使用KF-6901手持式局放檢測儀進行現場巡檢，發現該開關室內有一個開關柜TEV 檢測值嚴重超標，并發現多個開關柜超聲波檢測值超標。根據初檢結果使用KF-6901C局放定位儀對引起TEV 幅值異常的信號源進行了初步定位，發現信號源由35KV 母分II 段閘刀柜內部所產生

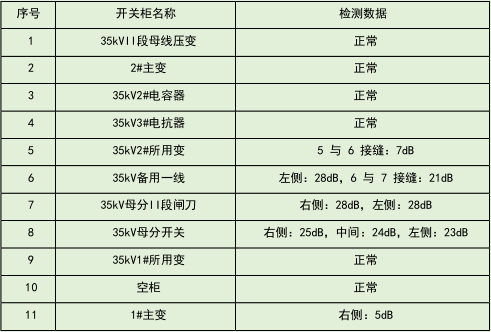

以下為該開關室TEV定位檢測數據：

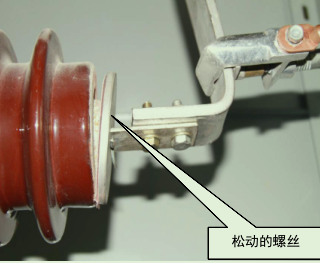

開柜后發現了引起局放的原因是由于螺絲的松動。現場圖片如下：
